產品描述

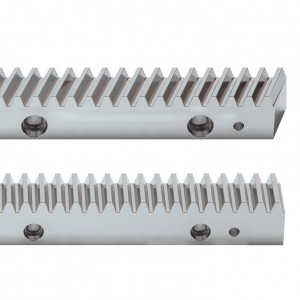

Q3 - 3 級精度
技術參數：
-
符合 ATLANTA 標準的 C45 鋼材質?
-
齒面感應淬火并磨削?
-
淬火后磨削各面?
-
有效整體齒節線誤差符號 (20°C)?
-
整體齒節線誤差 GTf 1000 ≤ 0,012mm?
-
19°31'42" 斜齒、直齒系統?
-
模數 5 - 12?
-
長度 1000mm?
-
與齒輪接觸的進給力可達 409,0 kN?
Q5 - 5 級精度??StrongLine
技術參數：
-
符合 ATLANTA 標準的16MnCr5 合金鋼材質?
-
滲碳淬火并磨削?
-
淬火后磨削各面?
-
有效整體齒節線誤差符號 (20°C)?
-
整體齒節線誤差 GTf/1000 ≤ 0,026mm?
-
19°31'42" 斜齒、直齒系統?
-
模數 3 - 6?
-
長度 1000 mm?
-
與齒輪接觸的進給力可達 131,5 kN?
斜齒系統負載表?
中/英
直齒系統負載表?
中/英
齒條&齒輪操作及維護說明?
MPZ 001 - 齒條&齒輪?
中
英
