產品描述

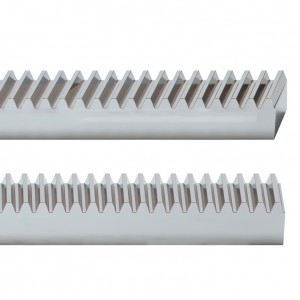

Q9 - 9 級精度
技術參數：
- 符合 ATLANTA 標準的C45鋼材質
- 銑削齒條
- 冷拔鋼材
- 整體齒節線誤差 GTf/1000 ≤ 0,150mm
- 19°31'42" 斜齒、直齒系統
- 模數 1 - 10
- 與齒輪接觸的進給力可達 53,5 kN

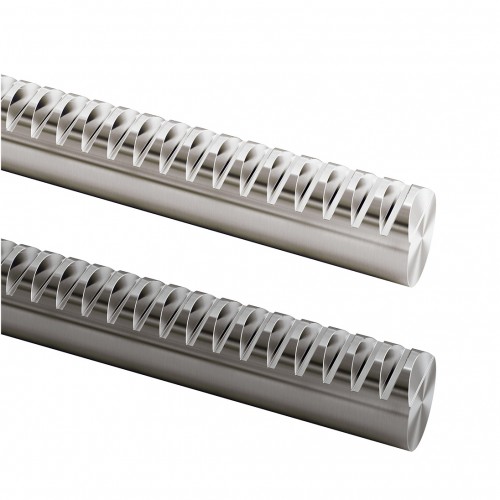

圓齒條 Q9 - 9 級精度
技術參數：
-
材質: C45
-
冷拔鋼材
-
銑削齒條
-
整體齒節線誤差 GTf/1000 ≤ 0,016mm
-
模數 1 - 5
-
長度 1000 mm
-
與齒輪接觸的進給力可達 16 kN
Q10 - 10 精度
技術參數：
-
符合 ATLANTA 標準的C45鋼材質
-
銑削齒面、感應淬火
-
整體齒節線誤差 GTf/1000 ≤ 0,200mm
-
19°31'42" 斜齒、直齒系統
-
模數 1 - 12
-
與齒輪接觸的進給力可達 252,5 kN
塑料齒條 Q10 - 10 級精度
技術參數：
-
材質: POM
-
銑削齒條
-
整體齒節線長度 GTf/1000 ≤ 0,300mm
-
模數 1 - 3
-
長度 1000 mm
-
與齒輪接觸的進給力可達 0,4 kN
斜齒系統負載表
中/英
直齒系統負載表
中/英
齒條&齒輪操作及維護說明
MPZ 001 - 齒條&齒輪
中
英
